Quel est l’inverse de l’impédance ?
admittance (C’est l’inverse de l’impédance, son unité est le siemens.)
Comment trouver l’impédance ?
Table des formules
- Impédance Z = R ou XLou XC (si l’une des trois seulement est présente)
- Impédance dans les circuits en série uniquement Z = √(R2 + X2) (si R et l’un des deux types de X seulement sont présents)
Quelle est l’impédance d’une inductance ?
L’impédance d’une inductance est proportionnelle à la fréquence. Le courant qui traverse l’inductance est de même fréquence que la tension aux bornes de l’inductance, mais décalé de 1/4 de période (un déphasage de 90° ou π/2). Il n’y a pas de tension aux bornes d’une inductance traversée par un courant continu.
Comment fonctionne les ohms ?
La résistance électrique est exprimée en ohms. C’est la définition simple de la loi d’Ohm. Plus concrètement, elle indique que la tension aux bornes d’une résistance est proportionnelle à l’intensité du courant. Ce coefficient de proportionnalité est la valeur de la résistance.
Pourquoi adapter l’impédance ?
L’adaptation d’impédances est une technique utilisée en électricité permettant d’optimiser le transfert d’une puissance électrique entre un émetteur (source) et un récepteur électrique (charge) et d’optimiser la transmission des signaux de télécommunications.
Quelle est la différence entre l’impédance et la résistance ?
Z étant appelée l’impédance du circuit. L’unité de Z est l’ohm [Ω] tout comme la résistance dans un circuit continu.
Comment varie l’impédance avec la fréquence ?
· L’impédance est grande pour les fréquences basses, ensuite elle diminue pour atteindre la valeur de R et après, elle augmente. · L’impédance est égale à R pour une fréquence de 226 [Hz]. · La valeur de la résistance ne varie pas.
Comment calculer l’impédance caractéristique ?
Pour une ligne imprimée micro-ruban, l’impédance caractéristique dépend du rapport entre la largeur du ruban (W), de l’épaisseur (h) de l’isolant entre le ruban et le plan de masse, et de la constante diélectrique de l’isolant.
Comment calculer l’impédance RLC ?

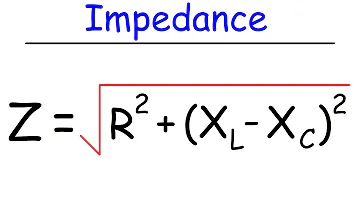

R est la résistance totale du circuit, L est une inductance pure de réactance Lω , C est la capacité du condensateur de réactance − 1 / Cω. L’impédance complexe du circuit est Z = R + j ( Lω − 1 / Cω) = R + jX.
What is the formula for calculating impedance?
- The Pythagorean theorem is written: c2=a2+b2. For this application the variable, a is equal to resistance, b is equal to inductive reactance , and c is equal to the impedance. So, the equation becomes: Z2=R2+XL2. When this equation is rewritten to solve for Z, the impedance equation is produced in the form presented.
How do you find impedance?
- Define impedance. Impedance is represented with the symbol Z and measured in Ohms (Ω). You can measure the impedance of any electrical circuit or component. The result will tell you how much the circuit resists the flow of electrons (the current).
What is meant by impedence?
- impedance(Noun) A measure of the opposition to the flow of an alternating current in a circuit; the aggregation of its resistance, inductive and capacitive reactance. Represented by the symbol Z. impedance(Noun) a measure of opposition to motion of something subjected to a force.
What is impedance meaning?
- Impedance, denoted Z, is an expression of the opposition that an electronic component, circuit, or system offers to alternating and/or direct electric current.Impedance is a vector (two-dimensional)quantity consisting of two independent scalar (one-dimensional) phenomena: resistance and reactance.
